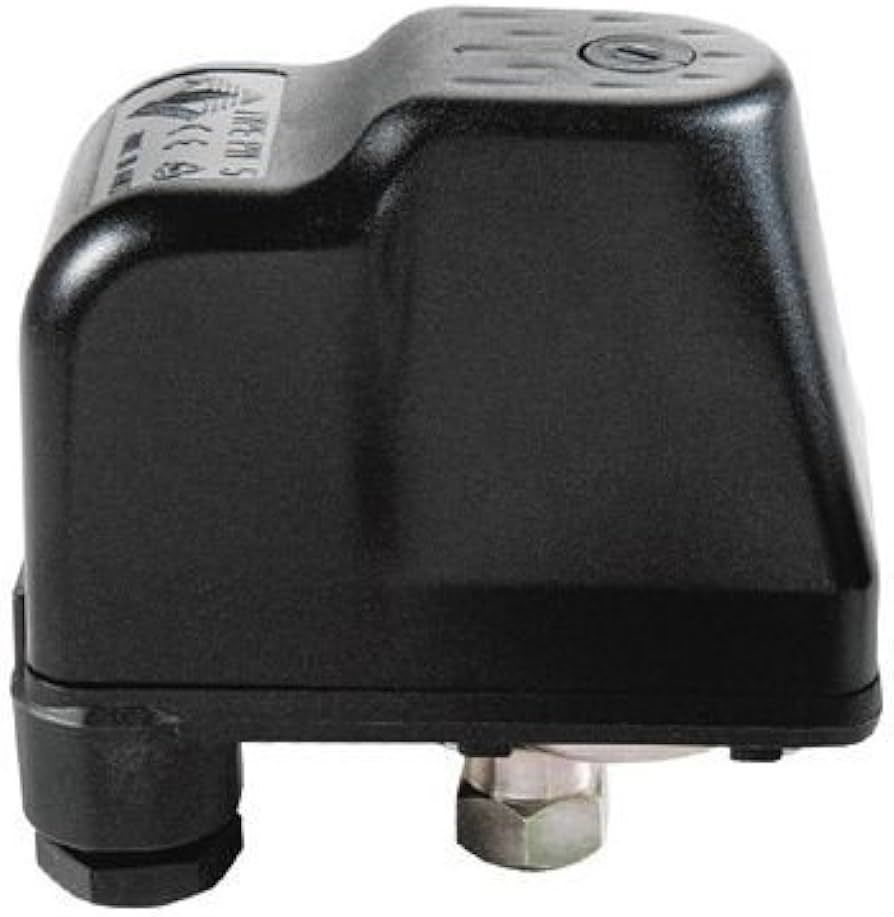

İtaltecnica PM7 (1-7 Bar) Basınç Şalteri - İtalyan 220V
%32
indirim
316,03 TL
464,76 TL
0 yorum | Yorum Yap
Kategori
Stok Kodu
ITALTECNICA_PM7R
Garanti Süresi
24 Ay
İnternete Özel
309,71 TL
( %2,00 Nakit Havale)
GENEL BİLGİLER - İtaltecnica PM7 (1-7 Bar) Basınç Şalteri - İtalyan
İTALTECNİCA şalterlerin bu modeli sadece su pompalarında yani hidrofor sistemlerinde kullanılabilmektedir. Bilinen en kaliteli şalterlerden biridir. Basınç ayarı kolaydır ve stabildir.
ITALTECNICA şalterler CE ve EAC belgelidir. Bu ürün Wilo, Grundfos dünyaca ünlü markaların hidroforların da fabrika çıkışı olarak tercih edilmektedir. Bugün üretilen geleneksel Wilo hidroforların tamamında bu ürün kullanılmaktadır.
Ürün İtalya üretimidir. (Menşeyi bilgisi ürün kapağına baskılıdır)
İtaltecnica basınç şalteri ayarı hakkında
Frekans konvertörlü olmayan her hidrofor iki basınç arasında çalışır. Bunlara üst basınç ve alt basınç denmektedir. Üst basınç hidrofor motorunun durduğu, alt basınçta motorun yeniden devreye girdiği basınçtır. Hidroforlarda alt basınçla üst basınç arasındaki farka diferansiyel basınç (fark basınç) denir ve ΔP olarak gösterilir. Geleneksel hidroforlarda bu fark basıncının (ΔP) 1,5 - 2 bar arasında olması idealdir. Basınç şalterinin kapağını çıkarınız. Büyük ve küçük 2 adet yay ve bu yayların tepesinde yayı sıkıştıran birer somun göreceksiniz. Basınç şalterinin ayarları işte bu iki somunun sıkılıp gevşetilmesi sayesinde yapılmaktadır. İtaltecnica basınç şalterinde büyük yaydaki somunla üst basıncı, küçük yaydaki somunlada fark basıncını ve böylece alt basıncı ayarlamış olursunuz. Büyük yay somununu sağa doğru döndürdüğünüzde üst basınç yükselmektedir. Küçük yay somununu sıktıkça da fark basınç artmaktadır. Büyük yaydaki somunu sağa döndürüp sıktıkça üst basınç yani hidroforun durma basıncı yükselir.
Örneğin hidroforunuz 5 barda duruyor ve siz bunu 6 bara çıkarmak istiyorsanız, büyük yaydaki somunu sağa döndürüp yayı sıkıştırmanız gerekir.
Hidroforumuzun elektriğe bağlı, emme-basma hatlarının vanası açık ve pompanın havasının tamamen alınmış, çalışmaya hazır olduğundan emin olmalısınız. Hidrofora bağlı bir basınç göstergesi olan manometreye bakarak ayar yapılmaktadır.
Ayarlama Nasıl ayapılır ?
1) Ayarlamaya geçmeden önce (ΔP) yazılı olan fark basıncı ayarlayan küçük yay somunun tamamıyla gevşetin. Dikkat! Somunu vidasından sökmeyin, sadece yay tamamen serbest kalana kadar gevşetin.
2) Örnek olarak hidroforumuzu 4-6 bar arası ayarlacağımızı düşünelim. Öncelikle alt basıncı ayarlamak gerekir. Şimdi büyük yaya bağlı somunu sıkıştırarak alt basıncı istediğimiz noktaya gelene kadar sağa doğru döndürelim. (örneğimizde 4 bar) Motorun devreye girdiği anda manometreden gördüğümüz basınç alt basınç limiti olmaktadır.
3) Küçük yayın üstündeki gevşetilmiş somunu sıkarak üst basıncı ayarlayınız. Hidrofor motorunun devreden çıktığı andaki basınç üst basınçtır. Hidrofor 6 barda durana kadar küçük yay somunu sıkınız. Üst basınçla alt basınç arasında 2 bar fark olmalıdır.
Teknik Özellikler :
Minimum Diferansiyel : 0,8 Bar
Maksimum Diferansiyel : 2,2 Bar
Ayarlanabilir Basınç Aralığı : 1-7 Bar
Fabrika Basınç Ayarı : 3-5 Bar
Maksimum Ortam Sıcaklığı : 55 C
Koruma Sınıfı : IP 44
Maksimum Voltaj : 250 Volt
Maksimum Akım : 16 (10) Amper
| Marka | : | ITALTECNICA |
| Model | : | PM7-R |
| Basınç Aralığı | : | 1 - 7 Bar |
| Bağlantı Ölçüsü | : | 1/4'' |
| Enerji | : | 220 V – Monofaze |
| Maks. Akım | : | 16 Amper |
| Diferans Aralığı | : | 2.2 Bar |
