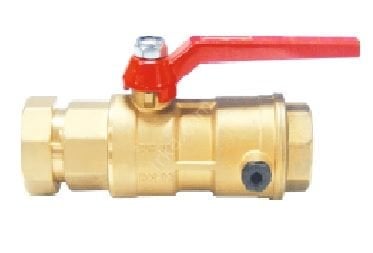

Mirox Çekvalfli Robex Tarzı Vana 1''- 1¼'' Rekorlu
ÇEKVALFLİ KÜRESEL VANA - YERLİ MALI ROBEX
Mirox Çekvalfli Robex Tarzı Vana 1''- 1¼'' Rekorlu
Görev Tanımı:Bu bağlantı elemanı pompa ve hidroforların emme yada basma hattına takılmaktadır. kompakt bir üründür, Tek gövde üzerinde çekvalf, küresel vana, manometre ve basınç şalteri için 2 adet bağlantı ağzı içerir. Bağlantı boyunun kısalmasını ve derli toplu olmasını sağlar.Pompa ve hidrofor sistemlerinde, sıcak ve soğuk sulu hidrolik sistemlerde, hava kompresörlerinde, ısıtma sistemlerinde ve aşındırıcı olmayan tüm akışkanlarda kullanılabilir.
NOT : Bu ürün İtalyan Robex vanaların yerli versiyonudur. Yüksek kaliteli ve uygun fiyatlı bir üründür.
|
DIŞ DİŞ BAĞLANTI |
|||
|
BOYUTLAR |
1″ |
1 1/4″ |
1 1/2″ |
|
A (mm) |
115.0 |
130.0 |
150.0 |
|
B (mm) |
56.0 |
65.5 |
76.0 |
|
C (mm) |
25.0 |
32.0 |
40.0 |
|
E (mm) |
50.5 |
59.0 |
75.0 |
|
F (mm) |
13,7 |
17,2 |
17,2 |
|
G (mm) |
43.2 |
50.7 |
55.7 |
|
H (mm) |
91.2 |
107.7 |
127.2 |
|
I (mm) |
134.5 |
158.5 |
183.0 |
|
SW (mm) |
39.0 |
48.0 |
55.0 |
|
Ağırlık (gr) |
933.0 |
1545.0 |
2530.0 |
|
İÇ DİŞ BAĞLANTI |
|||
|
BOYUTLAR |
1″ |
1 1/4″ |
1 1/2″ |
|
A (mm) |
115.0 |
130.0 |
150.0 |
|
B (mm) |
56.0 |
65.5 |
76.0 |
|
C (mm) |
25.0 |
32.0 |
40.0 |
|
E (mm) |
50.5 |
59.0 |
75.0 |
|
F (mm) |
12,7 |
13,7 |
15,7 |
|
G (mm) |
43.2 |
50.7 |
55.7 |
|
H(mm) |
80.2 |
93.7 |
113.7 |
|
I (mm) |
123.5 |
144.5 |
169.5 |
|
SW (mm) |
39.0 |
48.0 |
55.0 |
|
Ağırlık (gr) |
916.0 |
1450.0 |
2482.0 |
