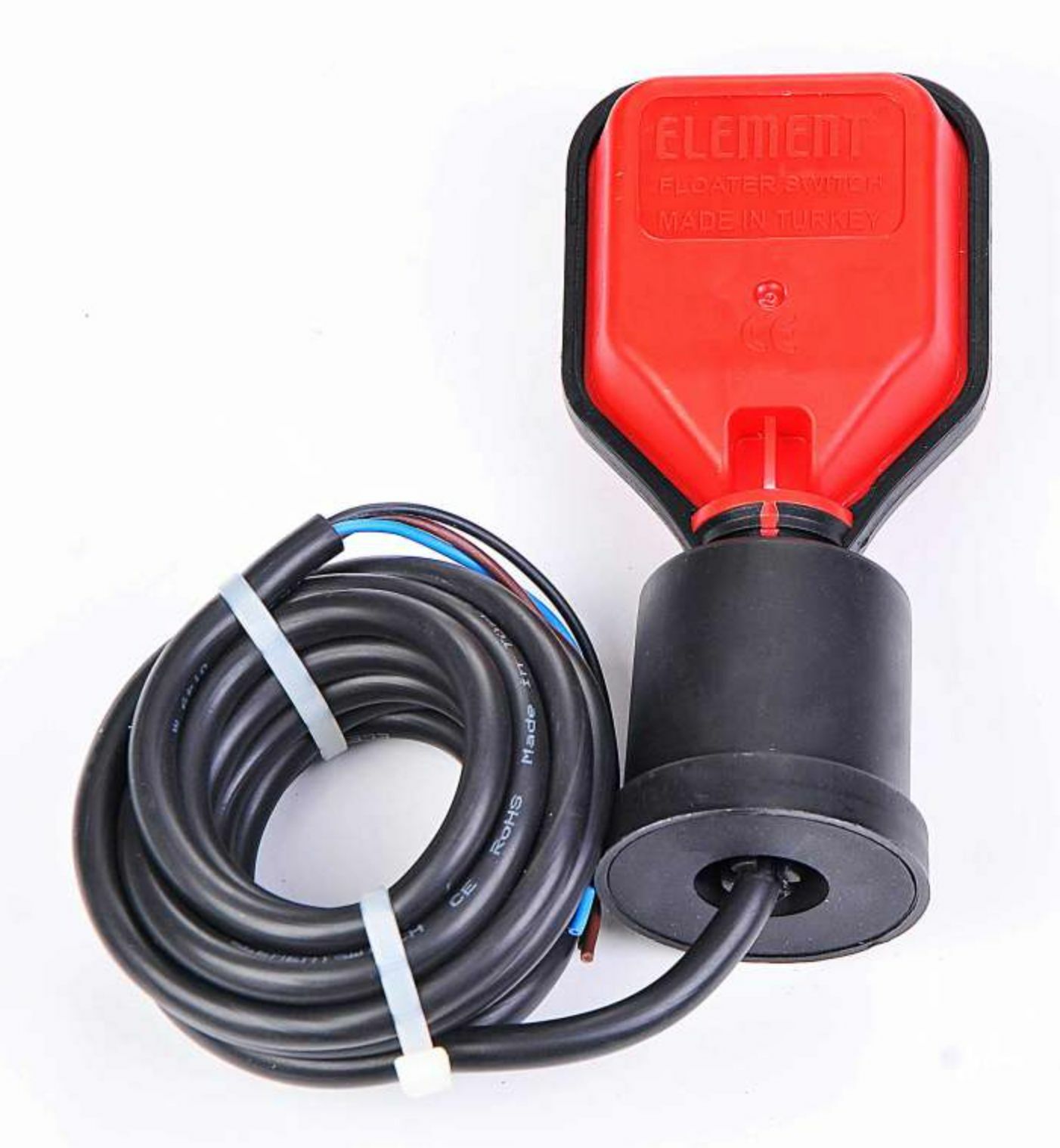

Element Seviye Flatörü FTE-1500 TTR - 15 metre

Seviye flatörleri, bir depo ya da kuyu gibi belirli hacimdeki su seviyesindeki, artma ve azalmasına göre, elektriksel kontak veren bir mekanizmaya sahip kontrol elemanıdır. Suyun seviyesinin her zaman belirli bir aralıkta tutulmasını, ya da su seviyesine göre başka bir cihazın devreye girip çıkartılmasını sağlarlar. Seviye Flatörlerinin sisteme bağlanması elektriksel olarak seri olarak yapılır. Ve sistemde bir elektrik anahtarı gibi çalışır. Gerektiğinde devreyi açar ya da kapar.

Sıvı Seviye Flatörlerinin Çalışma Prensibi:

Flatörün şamandırası sudan hafif olduğu için, suya daldığında su yüzeyine çıkmaktadır. Suyun seviyesi azaldığında ise şamandıra suyla beraber aşağı doğru iner. Bu sırada şamandıranın içinde bulunan takribi 25 mm çapında paslanmaz çelik bir bilye şamandıranın aşağı ya da yukarı hareketine göre şamandıra içindeki kendi kanalında 2 cm kadar ileri yada geri hareket etmektedir.

Gene şamandıra içerisine bilyanın doğrusal hareket ettiği kanalın bitim yerine sabitlenmiş bir mikro swich ise, ileri geri hareket eden çelik bilyanın çarpma hareketiyle açılıp kapanmaktadır. Böylece elektriksel bir anahtarlama gerçekleşmektedir.

 SIVI SEVİYE FLATÖRÜ NERELERDE KULLANILIR?

1) Depo Dolumu: Bir su deposunun otomatik dolumun da kullanılır. Depo dolduğunda kontak vererek pompayı durdurur, depoda su boşaldığında ise kontak verip pompanın çalışmasını sağlar. Böylece su depomuz her zaman dolu kalır.

2) Depo Boşaltımı: Pompa ve hidroforları su deposundaki suyun bitmesine karşı korurlar. Bilindiği üzere pompa ve hidroforlar susuz çalışmaları halinde pahalı arızalara yol açacak şekilde bozulurlar. Kendi üzerinde seviye flatörü olmayan tüm dalgıç pompalar diğer santrifüj yüzey pompaları ve hidroforlar susuz çalışmaya karşı bu tür flatörlerle koruma altına alınmalıdır. Piyasadaki dalgıç pompaların pek çoğunda susuz çalışmaya karşı, seviye flatörü dalgıcın üzerine monteli olduğundan bu tür dalgıçlarda ilave flatör koruması gerekmez.

ELEMENT SIVI SEVİYE FLATÖRLERİNİN ÜSTÜN ÖZELLİKLERİ

1) Kalın kablo kesiti ile (3x1mm²) güçlü pompalarda dahi sorunsuz çalışır. Üçlü Kablolu yapısı sayesinde istendiğinde depo boşaltmada hem de depo doldurmada kullanılabilir.

Not: Depo boşaltma ya da depo doldurma kullanım şekillerinin her ikisinde de 3 kablodan, sadece 2 kablonun bağlantısını yapmak çalışma için yeterlidir. Boşta kalan 3. kablo arıza sinyal kablosu olarak kullanılabilir. Piyasada satılan pek çok seviye flatöründe maliyet düşsün diye 2 kablolu üretilmektedir. Bu tür ürünlerde sinyal verme imkânı vermemekte ve sadece depo boşaltımında kullanılabilmektedir.

2) Batırma ağırlığı flatörle birlikte teslim edilmektedir. Su seviyesinin kontrolünü ağırlıkla yapmak en kolay ve pratik yöntemdir.

 TEKNİK BİLGİLER

Kablo Tipi            : TTR

Kablo Uzunluğu   : 15 metre

Maksimum Akım  : 16 Amp

Voltaj                   : 220-250 V

Maksimum sıvı sıcaklığı : 80 °C
